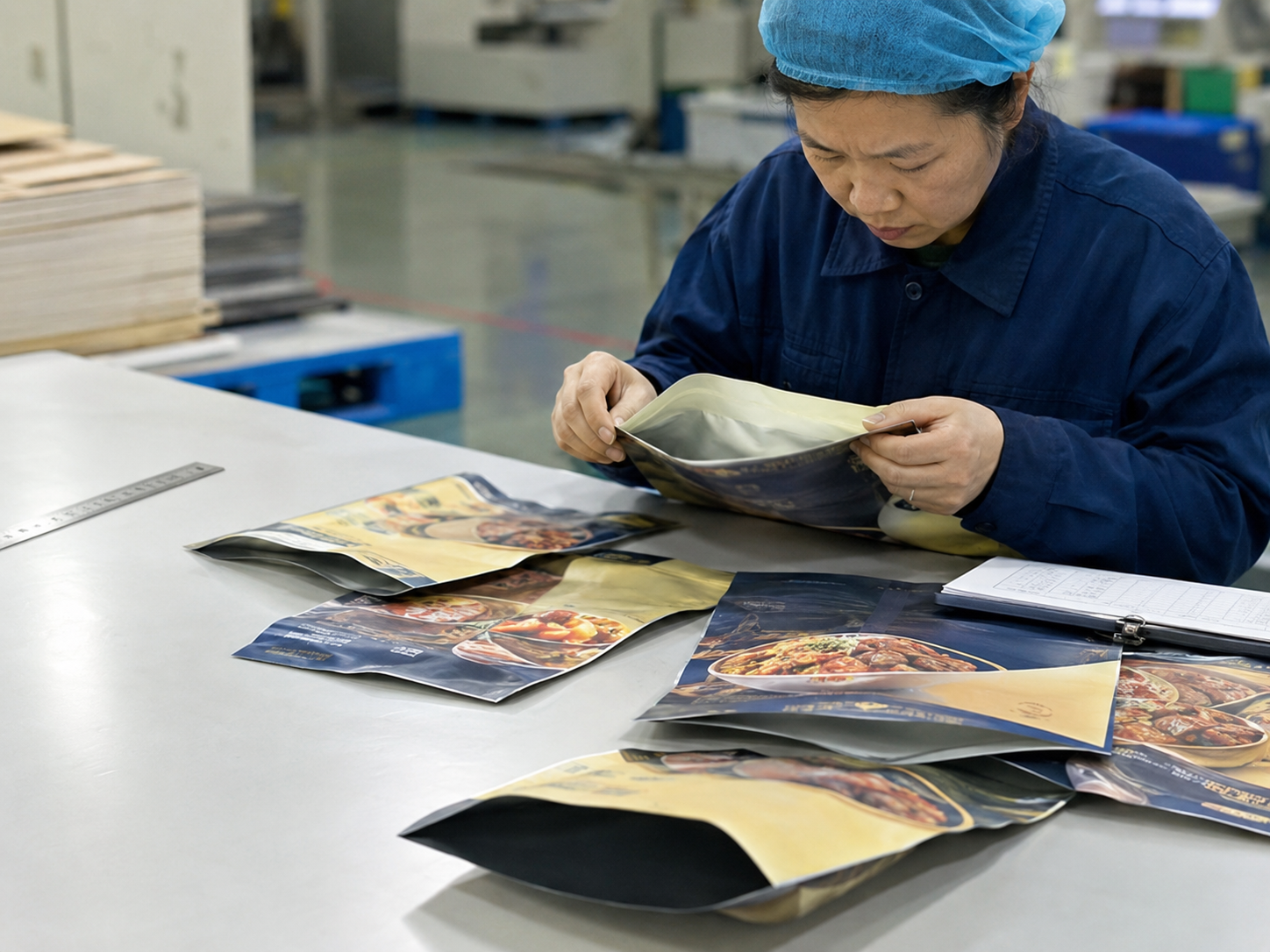

复合包装袋生产完成后，有时会出现袋角向上翘、袋口向内卷、左右两边不平，或者整只袋子放在桌面上无法自然摊平的情况。轻微卷边可能只影响外观，严重时则会影响装袋、封口、自动上料和货架展示。
很多客户遇到这种情况时，首先会怀疑包装袋太薄。实际上，包装袋卷边和翘边不一定由厚度直接造成，更常见的是不同材料之间的收缩、张力和受热反应不一致。复合、熟化、分切、制袋和储存中的多个环节，都可能让袋体内部留下应力。
一、先分清包装袋是哪一种卷边
包装袋变形的表现不同，对应的原因也不完全一样。排查前可以先把具体情况分清楚。
如果整只袋子向同一个方向弯曲，通常需要检查复合材料之间的张力和收缩差异；如果只有一侧袋边翘起，可能与局部复合、分切或制袋牵引不均有关；如果卷边集中在热封线附近，则更需要检查封刀温度、压力和冷却情况。
还有一种情况是袋子刚从纸箱中取出时不平，平放一段时间后逐渐恢复。这类问题可能与装箱过紧、堆放压力或运输环境有关，不一定代表袋子本身存在严重质量缺陷。
二、不同薄膜的收缩差异会产生内应力
复合包装袋通常由两层或多层薄膜组合而成。外层主要负责印刷、耐磨和挺度，内层主要负责热封，有些结构中还会增加阻隔层或增强层。
不同薄膜在受热、受力和环境变化时，尺寸变化并不完全一致。复合后，如果某一层收缩得更明显，另一层相对稳定，袋体就容易向收缩较大的一侧弯曲。
这也是为什么总厚度相近的两种包装结构，平整度可能完全不同。判断包装袋是否合适，不能只看厚度，还要看各层材料能否相互匹配。需要了解不同材料在结构中的作用，可以参考食品软包装选材与结构设计指南。
三、复合张力不平衡容易导致袋体翘曲
软包装复合过程中，各层薄膜需要在一定张力下贴合。如果一层膜被拉得过紧，另一层相对较松，刚复合完成时可能看不出明显问题，但材料放置、熟化或制袋以后，张力逐渐释放，袋体就可能出现卷曲。
如果张力在整卷材料的左右方向不一致，还可能表现为一侧平整、另一侧起翘，或者同一批包装袋中部分正常、部分变形。
因此，排查卷边问题时，不能只检查最终成品袋。还要对照复合后的半成品卷膜、分切后的材料以及不同时间生产的袋子，判断问题从哪一道工序开始出现。
四、熟化不足时不宜过早制袋
复合材料完成贴合后，通常需要经过适当熟化，让胶黏体系和层间结构逐步稳定。如果熟化时间不足就急着分切或制袋，材料内部状态还没有稳定，后续更容易出现卷曲、起泡、分层或异味等问题。
有些包装袋刚生产出来时比较平整，放置一两天后反而开始翘边，也可能与内部应力继续释放有关。遇到这种情况，应对照熟化时间、环境温度、材料结构和制袋时间，而不是只调整成品袋的尺寸。
对于结构较复杂、材料厚薄差异较大或者含阻隔层的包装，正式量产前更应该通过打样和放置观察，确认平整度是否稳定。
五、制袋温度过高也会造成局部卷边
制袋时，包装材料需要经过边封、底封或拉链封合。热封区域受到温度和压力后，局部材料会产生一定收缩。如果温度过高、压力过大、受热时间过长，或者封刀左右不平，封边附近就可能发硬、起皱或向一侧翘起。
当卷边主要集中在袋口、底封、侧封或拉链附近时，可以先观察热封线是否存在发白、压痕过深、宽度不一致和局部皱褶。若同时出现这些现象，通常需要优先检查制袋参数和封刀状态。
热封问题不能只靠不断提高温度解决。温度过低可能封不牢，温度过高同样会损伤材料和平整度。关于温度、压力、时间和冷却之间的配合，可以继续查看软包装热封稳定性提升指南。
六、冷却和牵引不同步会放大变形
材料刚经过热封时，封口区域还没有完全冷却定型。如果马上受到牵引、堆叠或装箱压力，袋体可能在尚未稳定的状态下发生变形。
制袋速度较快时，这种情况更容易被忽略。表面看起来只是袋角稍微上翘，但在后续装袋和封口时，可能出现袋口难撑开、两层膜对不齐或自动设备取袋不稳定。
改善时应同时检查制袋速度、冷却条件、牵引张力和成品收集方式，不能只盯着某一个温度数值调整。
七、装箱和储存方式也会影响平整度
已经生产合格的包装袋，如果装箱数量过多、捆扎过紧、长期斜放，或者在高温环境中运输，也可能出现暂时性弯曲。
特别是带拉链、自立底、吸嘴或其他功能件的包装袋，局部厚度并不完全一致。如果大量成品长时间受压，较厚的位置会对周围袋体产生挤压，使袋边和袋口出现变形。
成品包装时应尽量保持袋体平整，避免纸箱过小或压得太紧。仓储时也不建议长期靠近热源、阳光直射区域或高温设备。
八、包装袋卷边可以按照这个顺序排查
出现卷边或袋口不平时，可以先取同一批次的多只包装袋进行对比，再按照下面的顺序排查：
- 第一，确认是整批都卷，还是只有少量成品异常；
- 第二，观察卷曲位置是在整片袋身、单侧袋边，还是集中在热封区域；
- 第三，将袋子平放一段时间，观察能否自然恢复；
- 第四，对照半成品卷膜，确认问题是在复合后已经出现，还是制袋后才出现；
- 第五，检查熟化、分切、热封和装箱记录是否存在变化。
如果同一卷材料制作的包装袋都向同一方向弯曲，更应该关注材料和复合张力；如果只有热封附近翘起，则优先检查制袋温度、压力和冷却；如果开箱时明显、平放后恢复，则应检查装箱和运输方式。
九、定制前怎样减少卷边和翘边问题
定制复合包装袋时，应提前说明袋型、尺寸、材料结构、装料方式和使用设备。对平整度要求较高的自动包装、吸袋上料或展示型包装，还应在打样阶段进行实际装袋和设备测试。
样品确认时，不要只看刚生产出来的效果。可以将样品自然放置一段时间，再观察袋口、袋边和封口附近是否保持平整。确认后的材料结构、厚度、熟化时间和制袋参数，也应作为后续量产的参考。
总结
复合包装袋卷边、翘边和袋口不平，往往不是单一原因造成的。材料收缩差异、复合张力、熟化时间、热封温度、冷却牵引以及装箱储存，都可能影响最终平整度。
解决这类问题的重点，不是简单增加包装袋厚度，而是先根据卷曲位置和出现时间判断问题来自哪一道工序，再针对材料、复合、制袋或储运环节进行调整。这样才能在改善外观的同时，保证装袋、封口和批量使用的稳定性。
