导言：

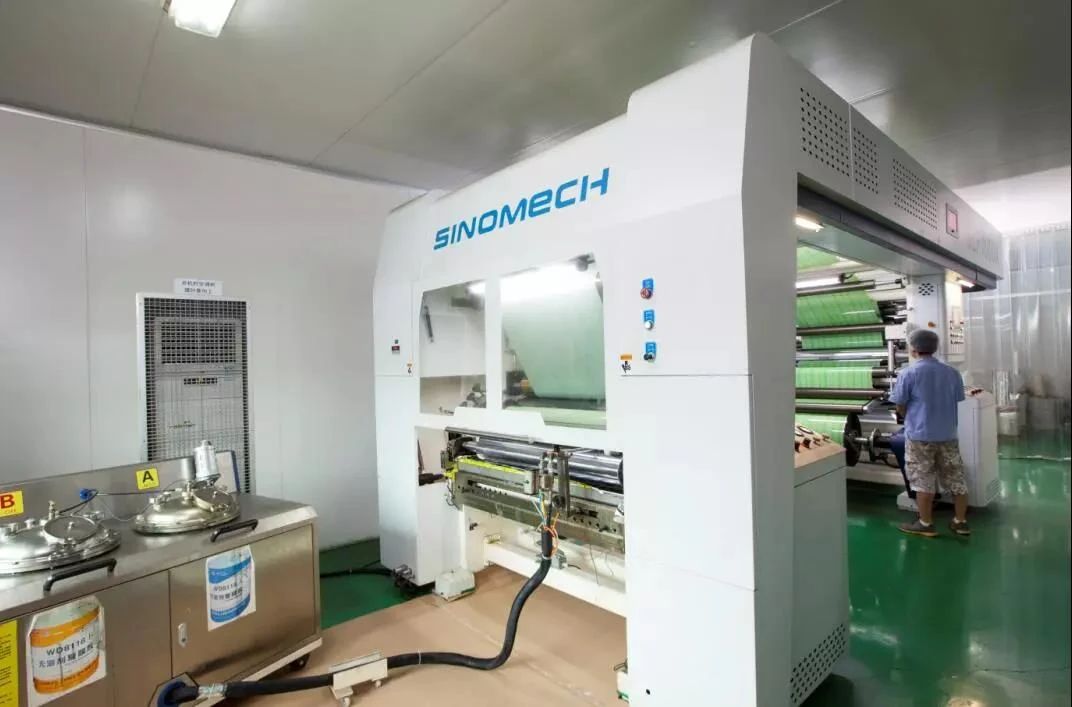

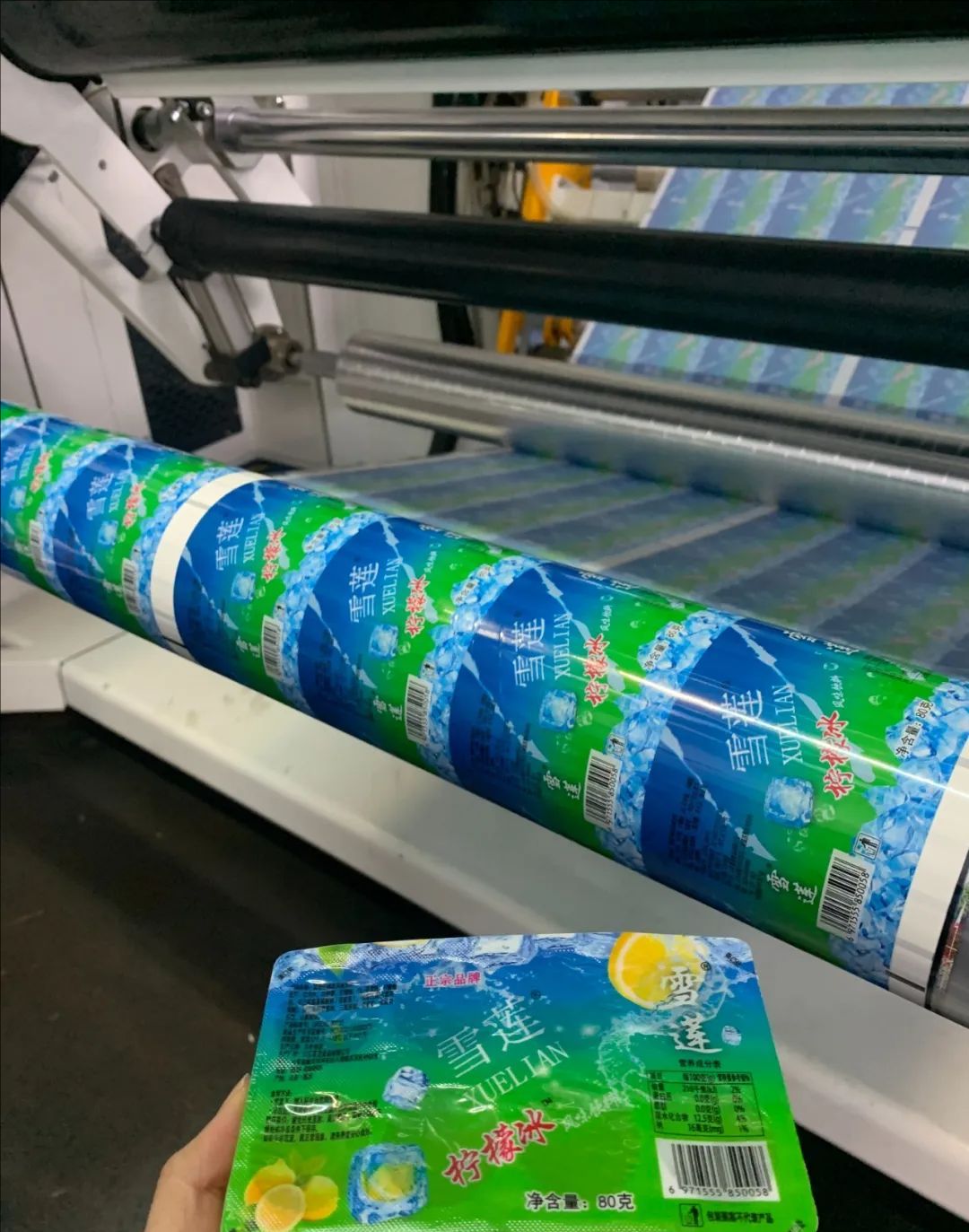

近期，华益包装厂家在干式复合生产中发现：当客户指定使用脂肪族胶水时，四层铝箔结构复合膜频繁出现起皱问题，而同结构的芳香族胶水产品则表现良好。更值得关注的是，其他厂家的脂肪族胶水并未引发如此严重的起皱。在复合基材、工艺条件稳定的情况下，技术分析表明——胶水初粘力是影响起皱的关键因素。本文将深入探讨初粘力与复合起皱的关系，并提供针对性解决方案。
一、初粘力核心概念解析
-
初粘力指复合膜下机收卷时（胶水未完全固化），两层基材通过胶水产生的即时粘合力。其强度受多重因素影响：
-
胶水类型（脂肪族/芳香族）
-
基材特性（材质、厚度、电晕值）
-
工艺参数（涂布量、复合温度、压力）
测试与感知：
初粘力可通过拉力机量化测试，经验丰富的操作员亦能通过手感剥离进行初步判断。目前主流双组分聚氨酯胶需主剂与固化剂交联反应形成网状结构，未完全固化时粘合力较弱。值得注意的是：
1，干式复合因涂布量较高，初粘力普遍高于无溶剂复合；
2，胶水软硬度与初粘力无直接关联（偏软或偏硬的胶水均可能出现高或低初粘力）。
二、初粘力差异实证：脂肪族胶水的挑战
实验与生产数据表明：
1. 胶水类型差异：脂肪族胶水初粘力普遍低于芳香族胶水（胶水厂家已确认此特性）；
2. 厂家差异：不同品牌脂肪族胶水初粘力存在0.2~0.3N波动，此微小差异可能导致起皱程度变化；
3. 工艺对比：无溶剂复合虽初粘力低，但因张力系统精准、收卷可靠，显著降低了起皱风险（工艺与设备可弥补初粘力不足）。
三、初粘力不足如何引发复合起皱
低初粘力易导致以下起皱类型：
|
起皱类型 |
引发原因 |
关联因素 |
|
隧道式单层隆起 |
初粘力不足+张力不匹配基材收缩应力释放 |
基材收缩应力释放 |
|
不规则错层皱 |
层间粘合力弱导致位移 |
收卷压力不均 |
|
折痕皱 |
初粘力不足+工艺参数不适 |
收卷张力/锥度设置不当 |
四、熟化过程中的风险放大
熟化阶段（胶水固化+材料热胀冷缩）会进一步放大初粘力不足的风险：
1. 串卷现象（“竹笋状”卷膜）：** 初粘力低时更易发生，导致塌陷处形成隧道皱；
2. 多因素叠加： 收卷张力、压辊压力、材料爽滑性、固化速率均影响串卷发生概率。
关键发现：使用特定低初粘力脂肪族胶水时，熟化串卷频率显著高于其他胶水。
五、初粘力提升的10项实战策略
针对胶水初粘力不足，可通过工艺优化实现改善：
-
1. 配方调整： 与供应商协作优化固化剂比例；
-
2. 基材处理：确保电晕值达标（尤其存放较久的材料）；
-
3. 精准涂布：依据结构优化涂布量（过高或过低均降低初粘力）；
-
4. 升温复合： 提高复合辊温度5~10℃；
-
5. 降速生产： 降低机速增强渗透；
-
6. 清洁保障： 彻底清洁铝箔油污及薄膜析出物；
-
7. 预热活化：冬季将胶水45℃预热提升流动性；
-
8. 涂胶面优化： 如AL面改NY面涂胶；
-
9. 网线辊匹配： 提高工作浓度，减少稀释度；
-
10. 严控残留： 降低溶剂残留至安全范围。
六、系统性解决起皱问题的综合方案
若初粘力无法显著提升，需通过工艺补偿避免起皱：
-
1. 张力精准控制：优化收卷张力与压辊压力，抵消层间错位；
-
2. 防串卷管理： 及时整理严重串卷卷膜后再熟化；
-
3. 分层复合策略： 多层结构分步复合+熟化，增强层间附着力；
-
4. 固化速率调节： 加快胶水固化速度（需保证剥离强度）；
-
5. 差异化熟化：含铝结构与无铝结构采用不同熟化条件；
-
6. 卷芯优化：末层复合使用6英寸纸管收卷，减少卷底应力；
-
7. 温度调控： 适当降低熟化温度，抑制材料过度膨胀。
⚠️ 终极方案：若上述措施无效，更换高初粘力胶水是经验证的有效选择。
结语：平衡初粘力与工艺的系统思维
初粘力是复合膜质量的“第一道防线”，但非唯一因素。**通过张力调控、分层复合、参数精细化，可系统性降低低初粘力胶水的应用风险**。随着环保型低初粘力胶水的推广，此课题的研究深度将直接影响生产效率与成本控制。建议行业建立初粘力-起皱量化数据库，为工艺优化提供科学支撑。
技术启示：起皱的本质是应力释放失衡的结果——初粘力、机械张力、热膨胀力需在动态生产中达成精密平衡。
原创声明：本文基于实际生产问题深度分析，解决方案经多轮工艺验证，转载请注明技术来源。
